型號：LSQ-S6開閉式液壓快速接頭
產品詳情
描述：
LSQ-S6開閉式液壓快速接頭(碳鋼)
應用
LSQ-S6系列廣泛應用于工業用途,用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用
技術規范：
| 規格(英寸) | 3/8 | 1/2 | 3/4 | 1 | |
| 額定壓力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 額定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||
LSQ-S6系列接頭具有以下特征:
1、接頭斷開時，閥芯自動閉合，防止泄漏.
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通.
3、關鍵部件經過感應淬火，所以耐用性好.
4、可靠的球鎖機構將相匹配的兩半部分結合在一起.
5、母插座和公插頭采用實心的棒料精密制造.
6、本接頭符合ISO7241-A標準.
7、并與下列產品互換：美國派克（PARKER）6600系列、意大利快事達（FASTER）ANV系列、美國愛力克（AEROQUIP）5600系列、美國漢森（HANSEN）Ha15000系列.
性能：測試液體油:Oil-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.
LSQ-S6 系列(1/4",3/8",1/2",3/4",1")

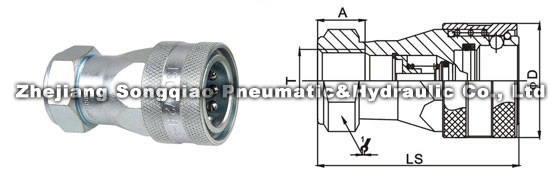

母插座
| IOS | PARTNO. | LS | ￠D | HEX1 | A | T |
| 6.3 | LSQ-S6-02SF | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03SF | 56 | 31.5 | 24 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04SF | 66 | 38.6 | 30 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06SF | 82 | 46.5 | 38 | 20 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08SF | 96.5 | 56 | 45 | 22 | G1 NPT1 |

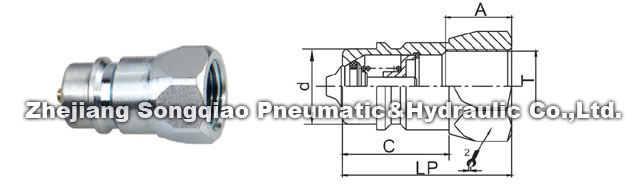

公插頭
| IOS | PARTNO. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S6-02PF | 35.5 | 11.8 | 15.2 | 19 | 13 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03PF | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04PF | 46 | 20.5 | 29 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06PF | 54.5 | 29 | 28 | 27 | 20 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08PF | 62 | 34.3 | 35.5 | 41 | 22 | G1 NPT1 |
連接裝配器
| IOS | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S6-02 | 70.1 | 26 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S6-03 | 75 | 31.5 | 24 | 22 | G3/8 NPT3/8 |
| 12.5 | LSQ-S6-04 | 90.5 | 38.6 | 30 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S6-06 | 109.5 | 46.5 | 38 | 34 | G3/4 NPT3/4 |
| 25 | LSQ-S6-08 | 122 | 56 | 45 | 41 | G1 NPT1 |
