型號：KZF開閉式氣液快速接頭
產品詳情
KZF開閉式氣液快速接頭(不銹鋼304)
應用：KZF接頭適用于各種范圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而且希望不出現流體損耗。KZF接頭主要應用于液壓流體管路，但也用于化學品水、蒸汽及某些氣體管路。
技術規范：
| 規格(英寸) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
| 額定壓力(PSI) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 額定流量(GPM) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||||||
| 標準密封圈材料 | 氟橡膠 VITON | ||||||||
KZF系列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、可靠的球鎖機構將相匹配的兩半部分結合在一起。
4、母插座和公插頭采用實心的棒料精密制造。
5、本接頭符合ISO7241-B標準。
6、并與下列產品互換：美國派克（PARKER）60系列、意大利快事達（FASTER）HNV系列、美國愛力克
（AEROQUIP）FD45系列、美國漢森（HANSEN）HK系列。

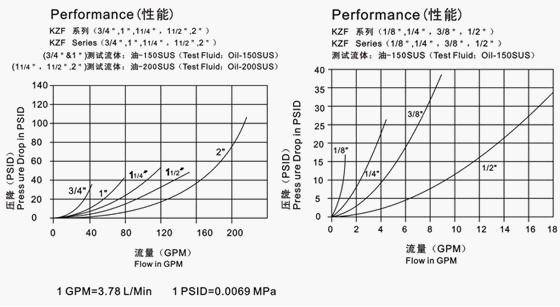

性能：測試液體油-150SUS
性能：(3/4"&1)測試液體油-150SUS,
(11/4",11/2",2")測試液體油-200SUS
1GPM=3.78L/Min,1PSID=0.0069MPa.
KZF系列(1/8",1/4",3/8",1/2") KZF系列(3/4",1",11/4",12/2",2")

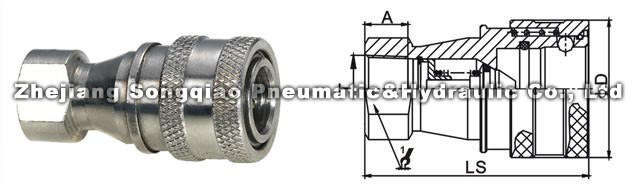

母插座
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 28 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| 注：只有01-08尺寸是符合ISO7241-B標準 | ||||||

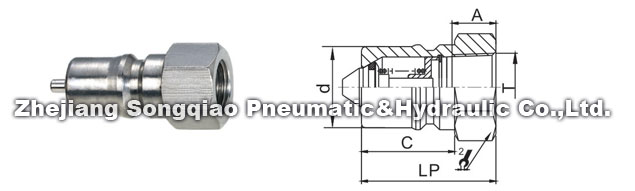

公插頭
| ISO | PARTNO. | LP | d | C | HEX2 | A | T |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| 注：只有01-08尺寸是符合ISO7241-B標準 | |||||||

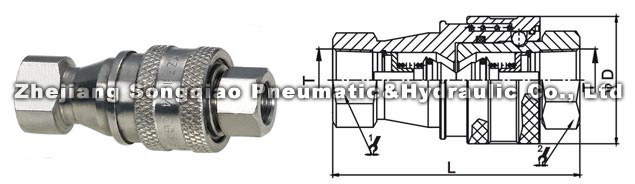

連接裝配器
| ISO | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| 注：只有01-08尺寸是符合ISO7241-B標準 | ||||||
