型號：LSQ-S4鋼球式液壓快速接頭
產品詳情
描述：
鋼球式液壓快速接頭（碳鋼）
應用：LSQ-S4系列廣泛應用于各種工業用途，主要用于建筑設備、森林設備、農業機械、液壓機具、鋼鐵設備及其它所需的液壓應用 技術規范：
| 規格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 額定壓力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 |
| 額定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 溫度范圍(標準密封圈) | -20℃至+120℃ | ||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||
LSQ-S4鋼球式接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、閥采用堅硬的鉻合金鋼球，鋼球被彈簧加載以使牢固的固定在閥座處。
4、閥提供鋼球與內錐面之間的金屬對金屬密封。
5、關鍵部件經過感應淬火，所以耐用性好。
6、可靠的球鎖機構將相匹配的兩半部分結合在一起。
7、母插座和公插頭采用實心的棒料精密制造。 本產品符合ISO5675標準
8、并與下列產品互換：美國派克(PARKER)4000系列、意大利快事達(FASTER)NV/NS系列

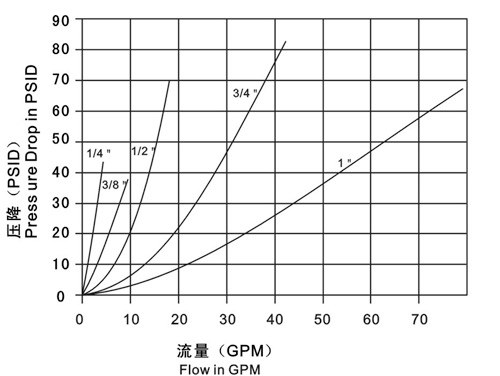

性能：測試液體油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.

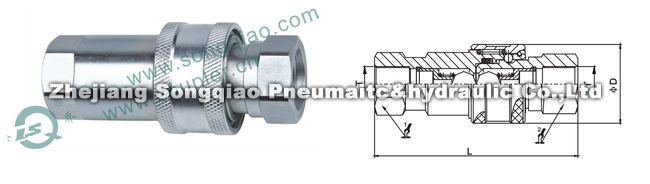

LSQ-S4系列(1/4",3/8",1/2",3/4",1") 母插座
| ISO | PARTNO. | LS | ￠D | HEX1 | A | T |
| 6.3 | LSQ-S4-02SF | 53.5 | 27.6 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03SF | 63 | 34 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04SF | 66.3 | 38.6 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06SF | 82.5 | 48.2 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06SF(E) | 83.5 | 47.5 | 35 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08SF | 96.5 | 56 | 41 | 21 | G1 NPT1 |
| 注：LSQ-S4-06SF與快事達(FASTER)互換，LSQ-S4-06SF(E)與派克(PARKER)互換 | ||||||

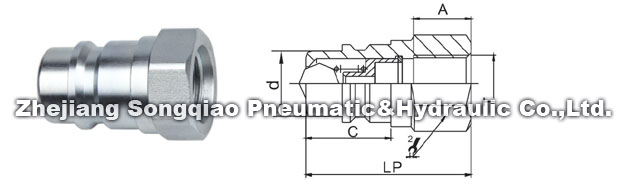

公插頭
| ISO | PARTNO. | LP | d | C | HEX2 | A | T |
| 6.3 | LSQ-S4-02PF | 36 | 14.2 | 18.5 | 19 | 12.5 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03PF | 40 | 19 | 22 | 24 | 13 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04PF | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06PF | 53.5 | 28 | 32 | 34 | 19 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06PF(E) | 51 | 26.9 | 28.5 | 33.3 | 18 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08PF | 63 | 31.3 | 38 | 41 | 21 | G1" NPT1" |
| 注：LSQ-S4-06PF與快事達(FASTER)互換，LSQ-S4-06PF(E)與派克(PARKER)互換 | |||||||
連接裝配器
| ISO | PARTNO. | L | ￠D | HEX1 | HEX2 | T |
| 6.3 | LSQ-S4-02 | 72.2 | 27.6 | 19 | 19 | G1/4 NPT1/4 |
| 10 | LSQ-S4-03 | 82.6 | 34 | 24 | 24 | G3/8 NPT3/8 |
| 12.5 | LSQ-S4-04 | 87.8 | 38.6 | 27 | 27 | G1/2 NPT1/2 |
| 20 | LSQ-S4-06 | 107.8 | 48.2 | 34 | 34 | G3/4 NPT3/4 |
| 20 | LSQ-S4-06(E) | 102 | 47.5 | 35 | 33.5 | G3/4 NPT3/4 |
| 25 | LSQ-S4-08 | 126.8 | 56.2 | 41 | 41 | G1 NPT1 |
| 注：LSQ-S4-06 與快事達(FASTER) 互換，LSQ-S4-06(E)與派克(PARKER)互換 | ||||||
