型號：KZE-BA螺紋鎖液壓快接頭
產品詳情
描述：
新型閥的設計，能抵抗高速流體與脈沖壓力的沖擊，提供更高的性能
采用實心鋼棒加工制造，所以耐用性好
KZE-BA系列陰接頭上采用螺紋套筒鎖定結構，與母插座上的相應的外螺紋配套使用。連接時公母兩部分必須通過螺紋采用手動方式結合在一起。
采用新工藝環保鍍鋅，提供更高的防銹性能
螺紋閥檔圈提供閥止檔，保證閥能牢靠的對中
并與下列產品互換：法國格魯梅爾GROMELLE 6000系列和英國享佰利TGW系列
| 技術規范： | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| 額定壓力(PSI) | 10000 | 10000 | 10000 | 8500 | 6000 |

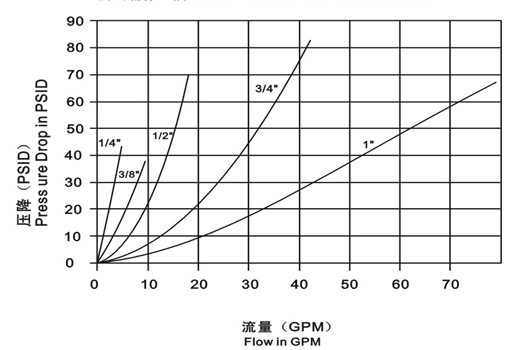

| 額定流量(GPM) | 3 | 6 | 12 | 28 | 50 |
| 溫度范圍(標準密封圈) | -20℃to+120℃ | ||||
| 標準密封圈材料 | 丁腈橡膠NBR | ||||

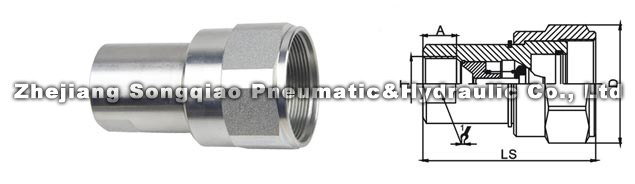

| PART NO. | LS | D | HEX1 | A | T |
| KZE-BA-02SF | 58.9 | S32六角 | S19對邊 | 13 | G1/4 NPT1/4 |
| KZE-BA-03SF | 66.5 | S36六角 | S22對邊 | 16 | G3/8 NPT3/8 |
| KZE-BA-04SF | 76.5 | S39六角 | S27對邊 | 18 | G1/2 NPT1/2 |
| KZE-BA-06SF | 89.5 | S50六角 | S35對邊 | 20.5 | G3/4 NPT3/4 |
| KZE-BA-08SF | 105.5 | S65六角 | S41對邊 | 20.5 | G1 NPT1 |

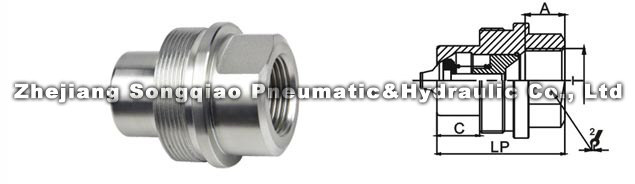

| PART NO. | LP | C | HEX2 | A | T |
| KZE-BA-02PF | 36 | 12.5 | S19對邊 | 13 | G1/4 NPT1/4 |
| KZE-BA-03PF | 40.5 | 16 | S22對邊 | 16 | G3/8 NPT3/8 |
| KZE-BA-04PF | 49 | 17 | S27對邊 | 18 | G1/2 NPT1/2 |
| KZE-BA-06PF | 56 | 19 | S35對邊 | 20.5 | G3/4 NPT3/4 |
| KZE-BA-08PF | 66 | 22 | S41對邊 | 20.5 | G1 NPT1 |

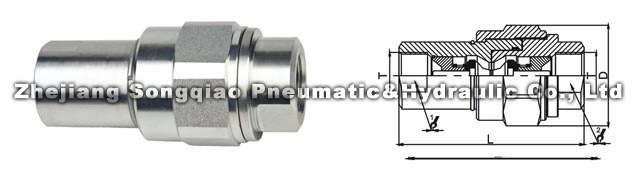

| PART NO. | L | D | HEX1 | HEX2 | T |
| KZE-BA-02 | 72.3 | S32六角 | S19六角 | S19六角 | G1/4 NPT1/4 |
| KZE-BA-03 | 81.5 | S36六角 | S22六角 | S22六角 | G3/8 NPT3/8 |
| KZE-BA-04 | 98.3 | S39六角 | S27六角 | S27六角 | G1/2 NPT1/2 |
| KZE-BA-06 | 112.4 | S50六角 | S35六角 | S35六角 | G3/4 NPT3/4 |
| KZE-BA-08 | 132.9 | S65六角 | S41六角 | S41六角 | G1 NPT1 |
